產品概述
性能參數
性能圖譜
結構圖紙
安裝尺寸
型號定義
成功案例

產品概述

IH型不銹鋼化工離心泵概述:
IH不銹鋼化工離心泵為單級單吸懸臂式離心泵，其標記、額定性能點和尺寸，具有性能范圍廣、效率高、"三化"水平高和維修方便等特點，其效率比F型泵平均提高5%，是耐腐蝕離心泵的節能、更新?lián)Q代產品。供輸送不含固體顆粒具有腐蝕性、粘度類似水的液體。

IH型化工離心泵輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為20℃～+280℃。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。

IH型系列化工泵的性能范圍：

流量Q：6.3～400m3/h 揚程H：5～132m

轉速n：2900、1450r/min 配帶功率：0.55～110KW

進口直徑：50～200mm 最高工作壓力：1.6Mpa

IH型系列泵有29個基本型，其中22個雙速（2900、1450r/min）經過A、B兩種型式的葉輪直徑切割變型后，達112個規格。

性能參數

型號	轉速 n	流量 Q		揚程 H	效率 η	功率 P		必需汽蝕余量（NPSH）r
	（r/min）	（m³/h）	（L/S）	（m）	（%）	軸功率	電機功率	（m）
		（m³/h）	（L/S）			（KW）
IH50-32-125	2900	12.5	3.47	20	51	1.33	2.2	2
IH50-32-125	1450	6.3	1.75	5	45	0.19	0.55	2
IH50-32-125A	2900	11.3	3.14	16.4	50	1.01	1.5	2
IH50-32-125A	1450	5.7	1.58	4.1	43	0.15	0.55	2
IH50-32-160	2900	12.5	3.47	32	46	2.37	3	2
IH50-32-160	1450	6.3	1.75	8	40	0.34	0.55	2
IH50-32-160A	2900	11.3	3.14	26.4	44	1.85	3	2
IH50-32-160A	1450	5.7	1.58	6.6	37.1	0.28	0.55	2
IH50-32-200	2900	12.5	3.47	50	39	4.36	5.5	2
IH50-32-200	1450	6.3	1.75	12.5	33	0.65	1.1	2
IH50-32-200A	2900	11.3	3.14	41	38	3.24	4	2
IH50-32-200A	1450	5.7	1.58	10.3	31	0.52	0.75	2
IH50-32-250	2900	12.5	3.47	80	33	8.25	11	2
IH50-32-250	1450	6.3	1.75	20	27	1.27	2.2	2
IH50-32-250A	2900	11.7	3.25	70	32	6.97	11	2
IH50-32-250A	1450	5.9	1.64	17.5	25	1.25	1.5	2
IH50-32-250B	2900	11	3.06	62	30	6.19	7.5	2
IH65-50-125	2900	25	6.94	20	62	2.2	3	2
IH65-50-125	1450	12.5	3.47	5	55	0.31	0.55	2
IH65-50-125A	2900	22.7	6.31	16.5	61	1.67	2.2	2
IH65-50-125A	1450	11.3	3.14	4.1	54	0.23	0.55	2
IH65-50-160	2900	25	6.94	32	57	3.82	5.5	2
IH65-50-160	1450	12.5	3.47	8	51	0.53	0.75	2
IH65-50-160A	2900	22.7	6.31	26.5	56	2.93	4	2
IH65-50-160A	1450	11.3	3.14	6.6	49.6	0.41	0.55	2
IH65-40-200	2900	25	6.94	50	52	6.55	11	2
IH65-40-200	1450	12.5	3.47	12.5	46	0.93	1.5	2
IH65-40-200A	2900	22.7	6.31	41	50	5.07	7.5	2
IH65-40-200A	1450	11.3	3.14	10.3	44	0.72	1.1	2
IH65-40-250	2900	25	6.94	80	46	11.84	15	2
IH65-40-250	1450	12.5	3.47	20	39	1.75	3	2
IH65-40-250A	2900	23.4	6.5	74.8	45	10.6	15	2
IH65-40-250A	1450	11.7	3.25	17.5	37.9	1.47	2.2	2
IH65-40-250B	2900	22	6.11	61.8	44	8.42	11	2
IH65-40-315	2900	25	6.94	125	39	21.8	30	2
IH65-40-315	1450	12.5	3.47	32	33	3.3	5.5	2
IH65-40-315A	2900	23.4	6.5	109.5	38	18.36	30	2
IH65-40-315A	1450	11.7	3.25	28	33	2.71	4	2
IH65-40-315B	2900	22	6.11	96.5	37	15.63	22	2
IH80-65-125	2900	50	13.89	20	69	3.95	5.5	3
IH80-65-125	1450	25	6.94	5	64	0.53	0.75	2.5
IH80-65-125A	2900	45.3	12.58	16.5	67	3.04	4	3
IH80-65-125A	1450	22.7	6.31	4.1	62	0.41	0.55	2.5
IH80-65-160	2900	50	13.89	32	67	6.51	11	2.3
IH80-65-160	1450	25	6.94	8	62	0.88	1.5	2.3
IH80-65-160A	2900	45.3	12.58	26.4	65	5.02	7.5	2.3
IH80-65-160A	1450	22.7	6.31	6.6	60	0.68	1.1	2.3
IH80-50-200	2900	50	13.89	50	63	10.81	15	2.5
IH80-50-200	1450	25	6.94	12.5	57	1.49	2.2	2
IH80-50-200A	2900	45.3	12.58	41	61	8.29	11	2.5
IH80-50-200A	1450	22.7	6.31	10.3	56.1	1.14	2.2	2
IH80-50-250	2900	50	13.89	80	53	20.57	30	2.5
IH80-50-250	1450	25	6.94	20	50	2.72	5.5	2
IH80-50-250A	2900	45.3	12.58	65.7	52	15.61	22	2.5
IH80-50-250A	1450	22.7	6.31	16.4	49	2.07	3	2
IH80-50-315	2900	50	13.89	125	50	34.1	45	2.5
IH80-50-315	1450	25	6.94	32	48	4.54	7.5	2.5
IH80-50-315A	2900	45.3	12.58	102.6	48	26.4	37	2.5
IH80-50-315A	1450	22.7	6.31	25.7	46	3.46	5.5	2.5
IH100-80-125	2900	100	27.78	20	73	7.47	11	4.2
IH100-80-125	1450	50	13.89	5	69	0.99	1.5	3.4
IH100-80-125A	2900	91.8	25.5	16.8	71	5.92	7.5	4.2
IH100-80-125A	1450	45.9	12.75	4.2	67	0.78	1.1	3.4
IH100-80-160	2900	100	27.78	32	73	11.9	15	4.3
IH100-80-160	1450	50	13.89	8	68	1.58	2.2	3.4
IH100-80-160A	2900	91	25.28	26.5	71	9.25	15	4.3
IH100-80-160A	1450	45.5	12.64	6.6	67	1.22	1.5	3.4
IH100-65-200	2900	100	27.78	50	72	18.92	22	3.9
IH100-65-200	1450	50	13.89	12.5	68	2.5	3	2.5
IH100-65-200A	2900	91	25.28	41.5	70	14.7	18.5	3.9
IH100-65-200A	1450	45.5	12.64	10.3	66	1.93	3	2.5
IH100-65-250	2900	100	27.78	80	68	32.06	37	3.6
IH100-65-250	1450	50	13.89	20	63	4.33	5.5	2.5
IH100-65-250A	2900	93.5	25.97	70	65	27.44	37	3.6
IH100-65-250A	1450	45.5	12.64	17.4	61	3.53	5.5	2.5
IH100-65-250B	2900	87.8	24.39	61.7	64	23.1	30	3.6
IH100-65-315	2900	100	27.78	125	62	54.94	75	3.2
IH100-65-315	1450	50	13.89	32	58	7.52	11	2
IH100-65-315A	2900	93.5	25.97	109	61	45.53	75	3.2
IH100-65-315A	1450	46.5	12.92	28	56	6.33	11	2
IH100-65-315B	2900	88	24.44	97	60	38.77	55	3.2
IH125-100-200	2900	200	55.56	50	77	35.39	45	5
IH125-100-200	1450	100	27.78	12.5	73	4.66	7.5	2.9
IH125-100-200A	2900	182	50.56	41.4	75	27.38	37	5
IH125-100-200A	1450	91	25.28	10.3	71	3.6	5.5	2.9
IH125-100-250	2900	200	55.56	80	75	58.13	75	4.5
IH125-100-250	1450	100	27.78	20	72	7.56	11	2.3
IH125-100-250A	2900	186.5	51.81	69.5	73	48.35	75	4.5
IH125-100-250A	1450	93	25.83	17.4	70	6.29	11	2.3
IH125-100-250B	2900	175.5	48.75	61.5	71	41.42	55	4.5
IH125-100-315	2900	200	55.6	125	72	94.62	110	4.5
IH125-100-315	1450	100	27.8	32	65	13.42	22	2.5
IH125-100-315A	2900	186.5	51.81	108.7	71	77.81	90	4.5
IH125-100-315A	1450	93	25.83	27.2	64	10.77	15	2.5
IH125-10-400	1450	100	27.78	50	55	24.77	30	2.5
IH125-100-400A	1450	93	25.83	43.2	54	20.27	30	2.5
IH150-125-250	1450	200	55.56	20	77	14.16	18.5	2.8
IH150-125-250A	1450	182	50.56	16.5	75	10.91	15	2.8
IH150-125-315	1450	200	55.6	32	75	23.25	30	2.8
IH150-125-315A	1450	182	50.56	25.5	73	17.32	22	2.8
IH150-125-315B	1450	165	45.83	22	72	13.74	18.5	2.8
IH150-125-400	1450	200	55.56	50	70	38.93	55	2.5
IH150-125-400A	1450	182	50.56	41	68	29.94	37	2.5
IH150-125-400B	1450	165	45.83	34	67	22.82	30	2.5
IH200-150-250	1450	400	111.11	20	79	27.59	37	2.8
IH200-150-250A	1450	363	100.83	16.5	79	20.66	30	2.8
IH200-150-315	1450	400	111.11	32	79	44.15	55	3.5
IH200-150-315A	1450	363	100.84	25.5	77	32.76	45	3.5
IH200-150-315B	1450	329	91.39	21.6	76	25.48	37	3.5
IH200-150-400	1450	400	111.11	50	78	69.87	90	3.5
IH200-150-400A	1450	363	100.83	41	76	53.36	75	3.5
IH200-150-400B	1450	329	91.39	33.8	75	40.4	55	3.5

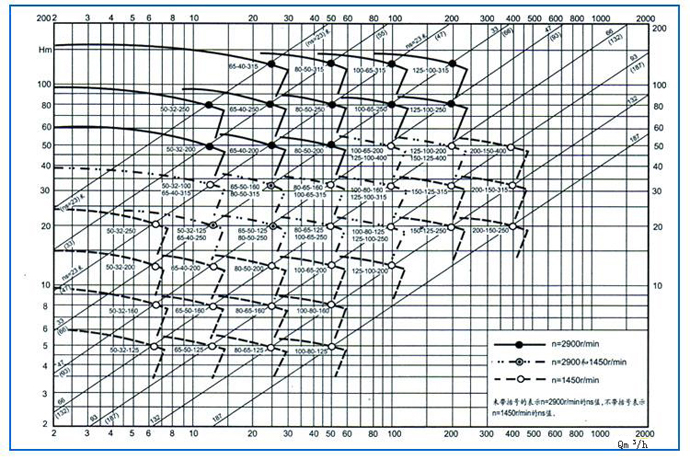

性能圖譜

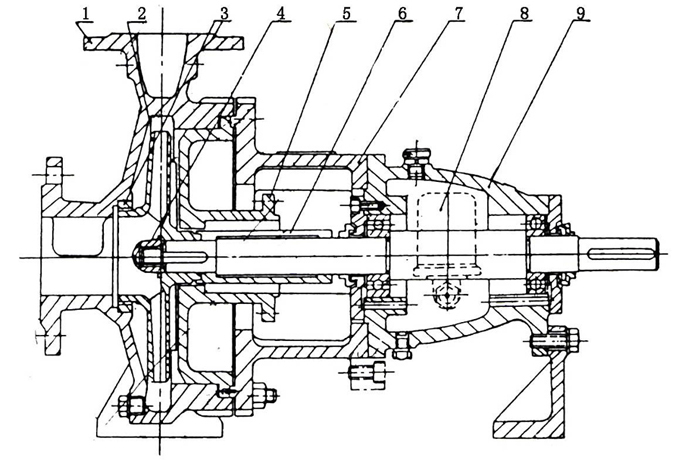

結構圖紙

1 泵體 2 葉輪 3 密封環 4 葉輪螺母 5 泵蓋 6 密封部件 7 中間支架 8 軸 9 懸架部件

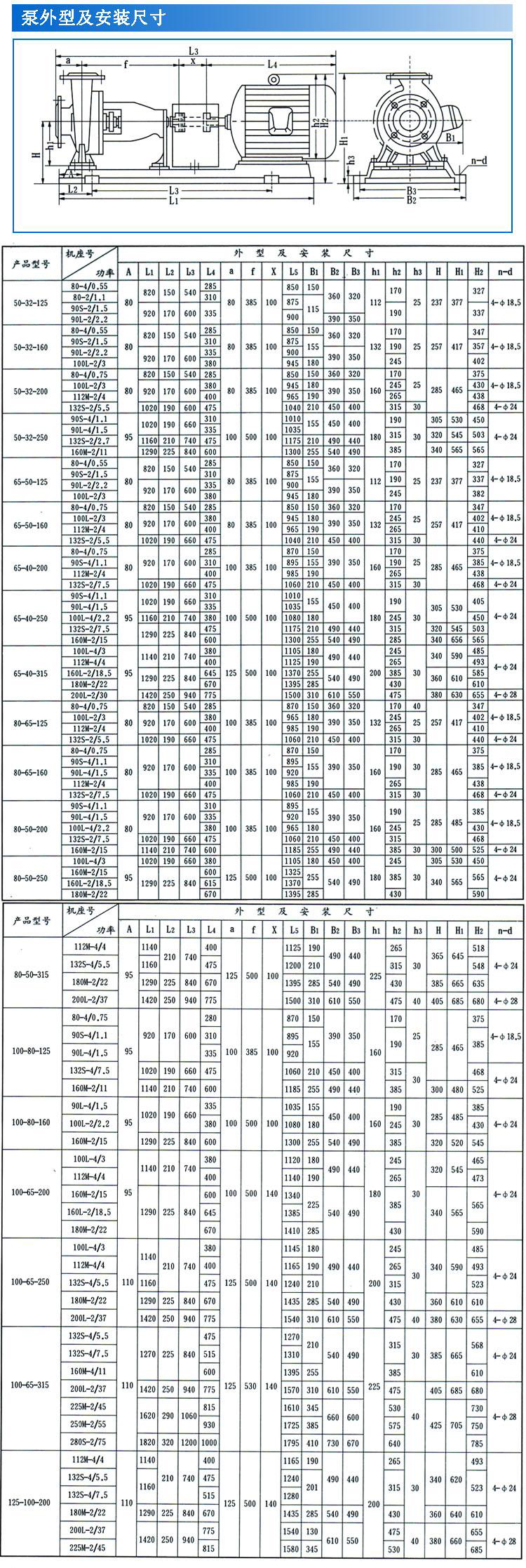

安裝尺寸

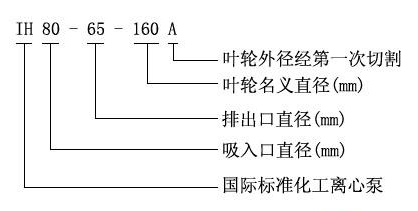

型號定義
