產品概述

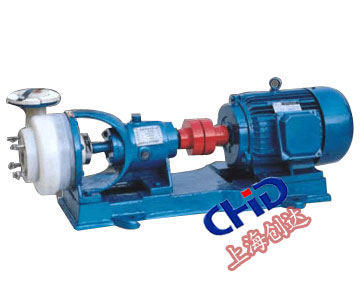

FSB型氟塑料合金離心泵 泵體采用金屬外殼內襯聚全氟乙丙烯(F46)，
泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨，適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質。其具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高，節約能源等優點。杜絕跑、冒、滴、漏，廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。
本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
技術參數：
流量：3.6～100m3/h；
揚程：15～55m；
轉速：2900r/min；
功率：1.5～18.5KW；
進口直徑：25～100mm；
適用溫度：-20℃～120℃。
性能參數
| 型號 | 流量(m3/h) |
揚程 （m） |
口徑 | 功率 |
轉速 （r/min） |
汽蝕余量 （m） |
效率 （%） |
||
| 進口 | 出口 | 軸功率 | 電機功率 | ||||||
| 40FSB-20 | 10 | 20 | ф40 | ф32 | 1.4 | 3.0 | 2900 | 3.0 | 45 |
| 40FSB-30 | 10 | 30 | ф40 | ф32 | 1.6 | 3.0 | 2900 | 3.0 | 42 |
| 50FSB-25 | 12.5 | 25 | ф50 | ф32 | 1.8 | 3.0 | 2900 | 3.0 | 55 |
| 50FSB-30 | 13 | 30 | ф50 | ф32 | 1.9 | 3.0 | 2900 | 3.0 | 46 |
| 65FSB-32 | 25 | 32 | ф65 | ф50 | 4.7 | 5.5 | 2900 | 3.0 | 65 |
| 80FSB-20 | 50 | 20 | ф80 | ф65 | 4.6 | 5.5 | 2900 | 3.0 | 45 |
| 80FSB-25 | 42 | 25 | ф80 | ф65 | 5.7 | 7.5 | 2900 | 3.0 | 67 |
| 80FSB-30 | 50 | 30 | ф80 | ф65 | 6.9 | 7.5 | 2900 | 3.5 | 68 |
| 80FSB-40 | 45 | 40 | ф80 | ф50 | 10 | 11.0 | 2900 | 3.5 | 48 |
| 80FSB-50 | 50 | 50 | ф80 | ф50 | 12 | 15.0 | 2900 | 3.5 | 57 |
| 80FSB-55 | 50 | 55 | ф80 | ф50 | 13.5 | 18.5 | 2900 | 4.0 | 50 |
| 100FSB-32 | 100 | 32 | ф100 | ф80 | 12 | 15.0 | 2900 | 3.5 | 70 |
FSB-D短支架性能參數
| 型號 | 流量(m3/h) |
揚程 （m） |
口徑 | 功率 |
轉速 （r/min） |
汽蝕余量 （m） |
效率 （%） |
||
| 進口 | 出口 | 軸功率 | 電機功率 | ||||||
| 40FSB-15(d) | 5 | 15 | ф40 | ф32 | 0.4 | 3.0 | 2900 | 3.0 | 40 |
| 40FSB-20(d) | 10 | 20 | ф40 | ф32 | 1.2 | 3.0 | 2900 | 3.0 | 42 |
| 40FSB-30(d) | 10 | 30 | ф40 | ф32 | 1.2 | 3.0 | 2900 | 3.0 | 52 |
| 50FSB-20(d) | 12.5 | 20 | ф50 | ф32 | 1.5 | 3.0 | 2900 | 3.5 | 55 |
| 50FSB-25(d) | 12.5 | 25 | ф50 | ф32 | 1.8 | 3.0 | 2900 | 3.5 | 55 |
| 50FSB-30(d) | 15 | 30 | ф50 | ф32 | 1.9 | 3.0 | 2900 | 3.5 | 54 |
| 65FSB-32(d) | 25 | 32 | ф65 | ф50 | 3.6 | 5.5 | 2900 | 3.5 | 65 |
| 80FSB-25(d) | 42 | 25 | ф80 | ф65 | 3.8 | 7.5 | 2900 | 3.5 | 67 |
| 80FSB-30(d) | 50 | 30 | ф80 | ф65 | 6.8 | 7.5 | 2900 | 3.5 | 68 |

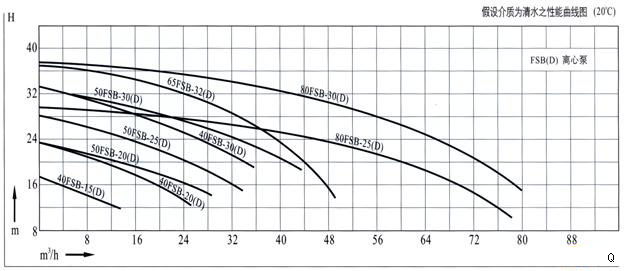

性能圖譜
FSB系列氟塑料合金離心泵性能參數：
結構圖紙
|
序號 |
名稱 |
序號 |
名稱 |
|
1 |
泵體 |
8 |
油蓋 |
|
2 |
葉輪 |
9 |
油鏡 |
|
3 |
后蓋 |
10 |
軸承 |
|
4 |
壓蓋 |
11 |
軸承壓蓋 |
|
5 |
密封件 |
12 |
聯軸器 |
|
6 |
支架 |
13 |
吊緊螺栓 |
|
7 |
泵軸 |
|
|
安裝尺寸

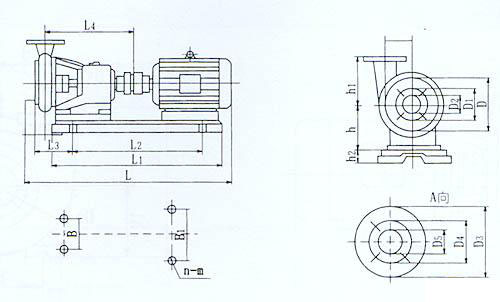

FSB-D短支架安裝尺寸：
|
規格型號 |
L |
L1 |
L2 |
L3 |
L4 |
D |
D1 |
D2 |
D3 |
D4 |
D5 |
B |
B1 |
d |
h |
h1 |
h2 |
n-m |
||
|
25FSB-10 |
940 |
730 |
455 |
130 |
380 |
100 |
75 |
25 |
110 |
90 |
20 |
250 |
310 |
65 |
112 |
130 |
78 |
4-Φ18 |
||
|
25FSB-18 |
940 |
730 |
455 |
130 |
380 |
100 |
75 |
25 |
110 |
90 |
20 |
250 |
310 |
65 |
112 |
130 |
78 |
4-Φ18 |
||
|
40FSB-15 |
940 |
730 |
455 |
130 |
400 |
130 |
100 |
40 |
130 |
100 |
32 |
250 |
310 |
80 |
112 |
130 |
78 |
4-Φ18 |
||
|
40FSB-20 |
940 |
730 |
455 |
130 |
400 |
130 |
100 |
40 |
130 |
100 |
32 |
250 |
310 |
80 |
112 |
130 |
78 |
4-Φ18 |
||
|
40FSB-30 |
940 |
730 |
455 |
130 |
400 |
130 |
100 |
40 |
130 |
100 |
32 |
250 |
310 |
80 |
112 |
130 |
78 |
4-Φ18 |
||
|
40FSB-40 |
940 |
730 |
455 |
130 |
400 |
130 |
100 |
40 |
130 |
100 |
32 |
250 |
310 |
80 |
112 |
130 |
78 |
4-Φ18 |
||
|
50FSB-20 |
940 |
730 |
455 |
130 |
400 |
130 |
100 |
50 |
130 |
100 |
32 |
250 |
310 |
80 |
112 |
130 |
78 |
4-Φ18 |
||
|
50FSB-25 |
940 |
730 |
455 |
130 |
400 |
130 |
100 |
50 |
130 |
100 |
40 |
250 |
310 |
80 |
112 |
130 |
78 |
4-Φ18 |
||
|
50FSB-30 |
940 |
730 |
455 |
130 |
400 |
130 |
100 |
50 |
130 |
100 |
40 |
250 |
310 |
80 |
112 |
130 |
78 |
4-Φ18 |
||
|
50FSB-40 |
1045 |
830 |
560 |
130 |
400 |
130 |
100 |
50 |
130 |
100 |
40 |
250 |
375 |
80 |
112 |
130 |
78 |
4-Φ18 |
||
|
50FSB-50 |
1045 |
830 |
560 |
130 |
400 |
130 |
100 |
50 |
130 |
100 |
40 |
250 |
375 |
80 |
112 |
130 |
78 |
4-Φ18 |
||
|

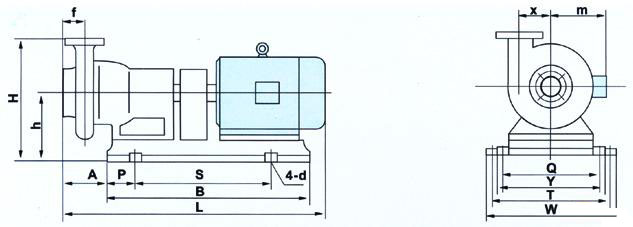

型 號 |
l |
b |
s |
p |
a |
w |
t |
y |
q |
h |
h |
f |
x |
m |
4-φd |
|
50FSB-25 |
786 |
615 |
455 |
80 |
107 |
335 |
285 |
280 |
250 |
287 |
162 |
58 |
82 |
180 |
4-φ16 |
|
65FSB-32 |
940 |
725 |
480 |
130 |
142 |
370 |
330 |
290 |
250 |
347 |
197 |
74 |
95 |
210 |
4-φ16 |
|
80FSB-20 |
980 |
725 |
480 |
130 |
142 |
370 |
330 |
290 |
250 |
347 |
197 |
74 |
95 |
210 |
4-φ16 |
|
80FSB-25 |
980 |
725 |
480 |
130 |
142 |
370 |
330 |
285 |
250 |
347 |
197 |
74 |
95 |
210 |
4-φ16 |
|
80FSB-30 |
980 |
710 |
480 |
125 |
142 |
365 |
330 |
340 |
250 |
347 |
197 |
74 |
95 |
210 |
4-φ16 |
|
80FSB-40 |
1096 |
840 |
660 |
90 |
142 |
430 |
390 |
340 |
300 |
410 |
230 |
85 |
118 |
265 |
4-φ16 |
|
80FSB-50 |
1096 |
855 |
655 |
100 |
142 |
430 |
400 |
340 |
310 |
410 |
230 |
85 |
118 |
265 |
4-φ16 |
|
80FSB-55 |
1141 |
840 |
830 |
90 |
142 |
430 |
390 |
340 |
300 |
410 |
230 |
85 |
118 |
265 |
4-φ16 |
|
100FSB-32 |
1320 |
1270 |
830 |
215 |
142 |
500 |
400 |
350 |
440 |
500 |
280 |
100 |
118 |
265 |
4-φ |
FSB長支架安裝尺寸
|
規格型號 |
L |
L1 |
L2 |
L3 |
L4 |
D |
D1 |
D2 |
D3 |
D4 |
D5 |
B |
B1 |
d |
h |
h1 |
h2 |
n-m |
|
65FSB-32 |
1045 |
830 |
560 |
240 |
410 |
185 |
150 |
65 |
160 |
135 |
50 |
250 |
375 |
95 |
132 |
150 |
65 |
4-Φ18 |
|
65FSB-40 |
1045 |
830 |
560 |
240 |
410 |
185 |
150 |
65 |
160 |
135 |
50 |
250 |
375 |
100 |
132 |
185 |
65 |
4-Φ18 |
|
65FSB-50 |
1045 |
830 |
560 |
240 |
410 |
185 |
150 |
65 |
160 |
135 |
50 |
250 |
375 |
100 |
132 |
185 |
65 |
4-Φ18 |
|
80FSB-20 |
1045 |
830 |
560 |
240 |
410 |
185 |
150 |
80 |
160 |
135 |
65 |
250 |
375 |
95 |
132 |
150 |
65 |
4-Φ18 |
|
80FSB-30 |
1045 |
830 |
560 |
240 |
410 |
185 |
150 |
80 |
160 |
135 |
65 |
250 |
375 |
95 |
132 |
150 |
65 |
4-Φ18 |
|
80FSB-34 |
1045 |
830 |
560 |
240 |
410 |
185 |
150 |
80 |
160 |
135 |
65 |
250 |
375 |
95 |
132 |
150 |
65 |
4-Φ18 |
|
80FSB-40 |
1015 |
830 |
560 |
240 |
410 |
185 |
150 |
80 |
160 |
135 |
65 |
250 |
375 |
100 |
132 |
185 |
65 |
4-Φ18 |
|
80FSB-50 |
1045 |
830 |
560 |
240 |
410 |
185 |
150 |
80 |
160 |
135 |
50 |
250 |
375 |
100 |
132 |
185 |
65 |
4-Φ18 |
|
80FSB-55 |
1310 |
970 |
610 |
245 |
500 |
185 |
150 |
80 |
160 |
135 |
65 |
330 |
430 |
110 |
160 |
205 |
100 |
4-Φ18 |
|
80FSB-80 |
1310 |
970 |
640 |
245 |
500 |
185 |
150 |
80 |
160 |
135 |
65 |
330 |
430 |
135 |
160 |
205 |
100 |
4-Φ18 |
|
100FSB-32 |
1330 |
970 |
640 |
245 |
500 |
185 |
150 |
100 |
160 |
135 |
65 |
330 |
430 |
110 |
160 |
205 |
120 |
4-Φ18 |
|
100FSB-50 |
1360 |
970 |
640 |
245 |
500 |
185 |
150 |
100 |
160 |
135 |
65 |
330 |
430 |
110 |
160 |
205 |
160 |
4-Φ18 |

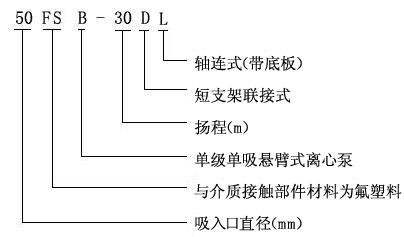

型號定義
