產品概述
TSWA型臥式多級離心泵系列臥式、單吸多級、分段式結構，是新開發生產的節能系列產品。具有效率高，運行噪音低，抗汽蝕性能好，結構合理，使用壽命長等顯著優點。主要輸送清水或物理化學性質類似于水的其他液體。產品執行JB/T1051-93《多級離心泵型式與基本參數》標準。適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于賓館、飯店娛樂場所的制冷、空調給水等。
本司多級泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
多級泵特點：
1、水力模型先進，效率高，性能范圍廣。
2、泵結構緊湊、布置合理、外形美觀。
3、進出口徑相同，便于管路連接。
4、泵運行平穩，噪音低，壽命長。
5、密封可靠、無泄漏。
技術參數：
流量：18-155m3/h；
揚程：18-270m；
功率：2.2-180kw；
轉速：1450r/min；
口徑：φ50-φ150；
溫度范圍：0-+80℃；
工作壓力：≤3.0Mpa。
性能參數
| 型號 | 級數 | 流量(m3/h) | 揚程 | 轉速(r/min) | 電機功率 |
| 50TSWA | 2 | 18 | 18.4 | 1450 | 2.2 |
| 3 | 18 | 27.6 | 1450 | 3 | |
| 4 | 18 | 36.8 | 1450 | 4 | |
| 5 | 18 | 46 | 1450 | 5.5 | |
| 6 | 18 | 55.2 | 1450 | 5.5 | |
| 7 | 18 | 64.4 | 1450 | 7.5 | |
| 8 | 18 | 73.6 | 1450 | 7.5 | |
| 9 | 18 | 82.8 | 1450 | 7.5 | |
| 75TSWA | 2 | 36 | 23 | 1450 | 5.5 |
| 3 | 36 | 34.5 | 1450 | 7.5 | |
| 4 | 36 | 46 | 1450 | 11 | |
| 5 | 36 | 57.5 | 1450 | 11 | |
| 6 | 36 | 69 | 1450 | 15 | |
| 7 | 36 | 80.5 | 1450 | 15 | |
| 8 | 36 | 90 | 1450 | 18.5 | |
| 9 | 36 | 103.5 | 1450 | 18.5 | |
| 100TSWA | 2 | 69 | 31.2 | 1450 | 11 |
| 3 | 69 | 46.8 | 1450 | 15 | |
| 4 | 69 | 62.4 | 1450 | 22 | |
| 5 | 69 | 78 | 1450 | 30 | |
| 6 | 69 | 93.6 | 1450 | 30 | |
| 7 | 69 | 109.2 | 1450 | 37 | |
| 8 | 69 | 124.8 | 1450 | 45 | |
| 9 | 69 | 140.4 | 1450 | 45 | |
| 125TSWA | 2 | 90 | 43.2 | 1450 | 22 |
| 3 | 90 | 64.8 | 1450 | 30 | |
| 4 | 90 | 86.4 | 1450 | 45 | |
| 5 | 90 | 108 | 1450 | 55 | |
| 6 | 90 | 129.6 | 1450 | 75 | |
| 7 | 90 | 151.2 | 1450 | 75 | |
| 8 | 90 | 172.8 | 1450 | 90 | |
| 9 | 90 | 194.4 | 1450 | 90 | |
| 150TSWA | 2 | 155 | 60 | 1450 | 45 |
| 3 | 155 | 90 | 1450 | 75 | |
| 4 | 155 | 120 | 1450 | 90 | |
| 5 | 155 | 150 | 1450 | 110 | |
| 6 | 155 | 180 | 1450 | 135 | |
| 7 | 155 | 210 | 1450 | 155 | |
| 8 | 155 | 240 | 1450 | 180 | |
| 9 | 155 | 270 | 1450 | 180 |
性能圖譜

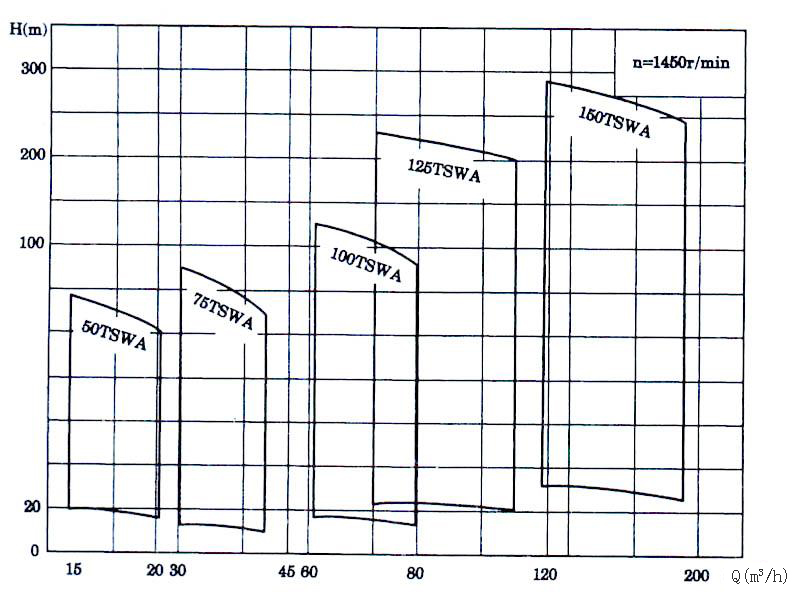

型譜圖

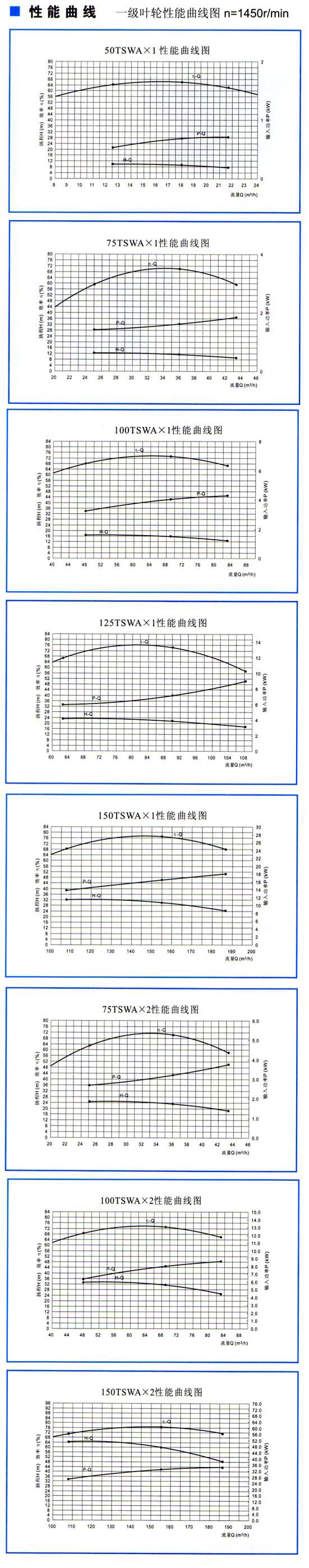

TSWA型臥式多級離心泵（性能曲線）

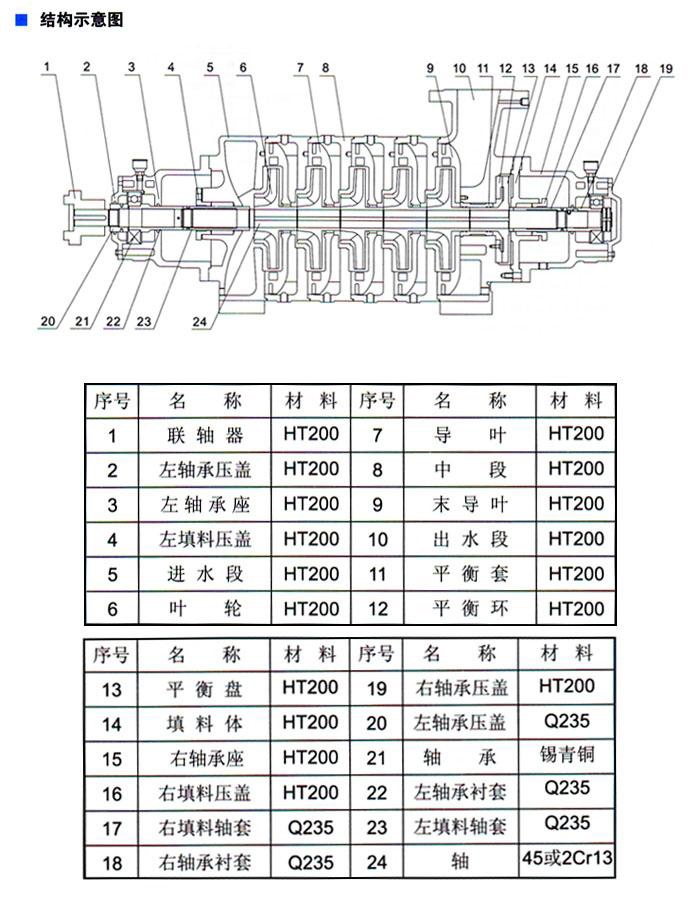

結構圖紙

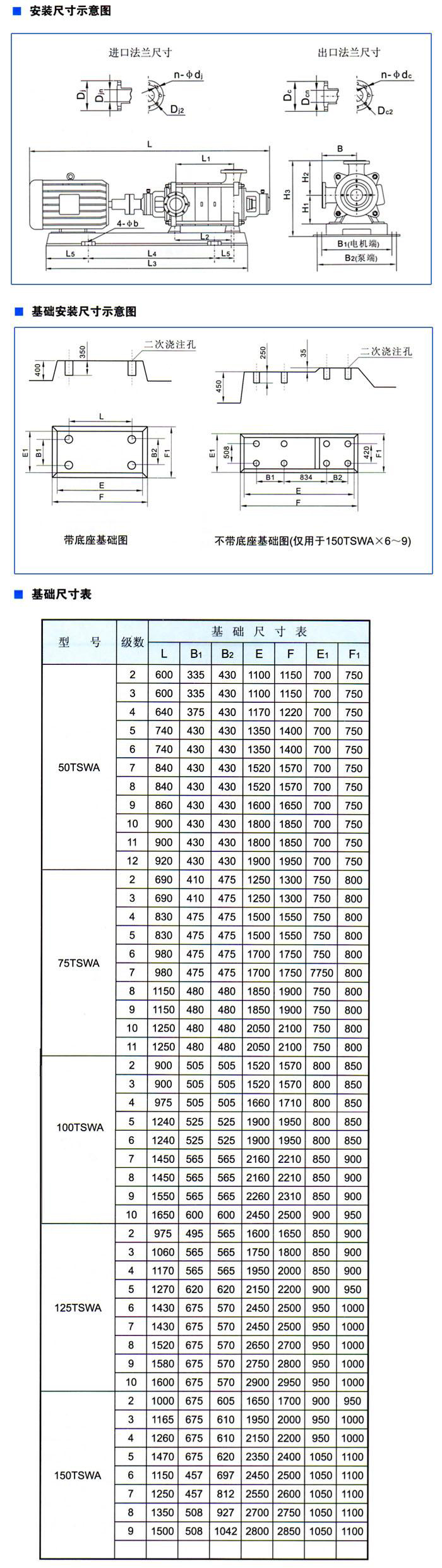

安裝尺寸

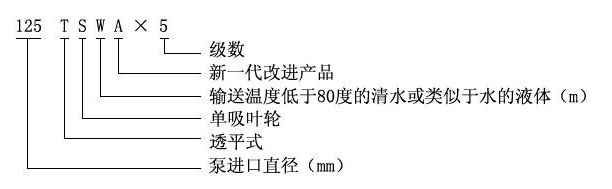

型號定義
